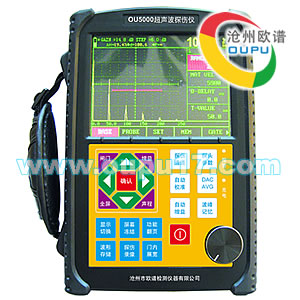

OU5000数字式超声波管道探伤仪

沧州欧谱OU5000超声波管道探伤仪广泛适用于各种焊接件、铸件、锻件等金属材料检测和混凝土等非金属材料检测，用户遍布石油化工管道、核工业、压力容器、航天、铁路等重要领域。
OU5000超声波探伤仪增强型真彩色全数字超声波探伤仪采用高亮度TFT液晶显示器件，强光下无需遮光，能清晰显示，仪器功能强劲，性能稳定，操作简便，是一款性能价格比非常优异的笔记本式全数字智能超声波探伤仪。
OU5000超声波探伤仪质量可靠、使用耐久和操作简便，广泛地适应于条件艰苦的现场检测、精密的实验室检测、高分辨率的薄型材料测量、声波衰减材料检测和水浸检测系统。高分辨率（320x240像素）彩色液晶显示屏所拥有的70 赫兹刷新率和“单次射程”测量技术可对各种检测作出迅速、平滑的响应。强大的数字信号处理技术得到了详细的动态回波信息，打破了以前只有模拟显示器才能实现的限制。
OU5000超声波探伤仪电池可连续使用12小时以上，其杰出的数字信号处理能力与“方波脉冲发生器”结合在一起，就形成了这一功能强大的锂电便携式超声波检测工具。

仪器特点：价格实惠、品质高

一、功能特点

· 探伤通道 具有100个独立探伤通道，可以自由设置和存贮多种探伤工艺标准
· 数据存储可存储50个数据文件，高可靠数据保护确保存储数据不丢失
· DAC曲线 可自动记录并能分段制作，取样点可达16个。DAC曲线随增益自动浮动随声程自动扩展
· AVG/DGS曲线自动生成，AVG曲线随增益自动浮动随声程自动扩展
· 缺陷回波参数 距离、水平、垂直、波幅、dB当量、孔径值等多达26种测量结果可自由选择显示
· B扫描采用超高速的信号处理技术，可实现厚度B扫描，工件截面彩色扫描
· 方波脉冲发生器 可选可调最佳的探头匹配，满足更广泛的应用，脉冲宽度20～1000ns，发射电压20～500V
· 测试模式脉冲回波模式、发射/接收模式、透射模式
· 回波显示射频/全部/正半波/负半波
· 抑制0～90％，不影响仪器增益和线性
· 闸门监视器两个独立的闸门
· 声程测量初始波与第一个回波之间、或两个回波之间，可选择测量闸门中的回波前沿或者回波峰值
· 报警 进波、失波报警可选
· 输出LED发光指示灯，TTL报警信号
· 曲率修正带有曲度修正的缺陷几何位置计算功能，能够自动地计算缺陷深度、表面距离和声程
· 自动增益 自动计算并调节仪器增益使得A闸门内回波高度达到屏幕高度的80%
· 日历时钟 仪器自动记录工作日期和时间
· 显示屏  320X240象素TFT液晶屏，4组颜色配置可选，带背光，可调节明暗度
· 扫描曲线尺寸标准220X200象素，或220X100象素
· 扫描刷新频率超过70Hz


二、主要技术参数

三、仪器选型指南

产品图片
型号	OU5000	OU5100	OU5500
探测范围	0-6000mm	0-10000mm	0-15000mm
声速范围	1000-15000	1000-18000	100-20000
动态范围	＞30dB	＞32dB	＞38dB
频带范围	0.5-15M	0.5-20M	0.2-20M
灵敏度余量	＞60dB	＞62dB	＞65dB
垂直线性误差	≤3%	≤3%	≤2.5%
存储容量	500	800	1000
通道个数	100	300	500
Φ值计算	★	★	★
波峰记忆	★	★	★
DAC	★	★	★
AVG	★	★	★
自动校准	★	★	★
内置标准	★	★	★
PC软件	★	★	★
在线升级	★	★	★
曲面修正	★	★	★
探伤标准	★	★	★
脉冲幅度	★	★	★
脉冲宽度	★	★	★
发射频率	★	★	★
闸门报警	★	★	★
DAC报警	★	★	★
探伤录像	X	★	★
可接U盘	X	★	★
B扫描	X	X	★

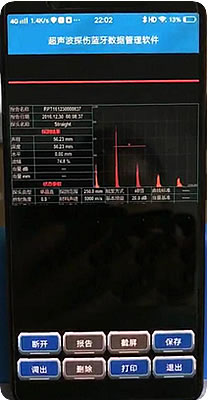

蓝牙无线传输	X	X	★
绝缘子测量	X	X	★
闸门	单闸门、双闸门	单闸门、双闸门	单闸门、双闸门、进波门、失波门
探头类型	直探头、斜探头、双晶、穿透	直探头、斜探头、双晶、穿透	直探头、斜探头、双晶探头、        穿透探头，爬波探头，表面波探头
防护等级	IP 60	IP 60	IP 65
试块	无	2块	2块
工作时间	10小时	12小时	12小时
电池	1套	1套	1套

四、可选校准试块

CSK-IA试块	CSK-IIIA试块
CS-1-5试块	RB-2试块
