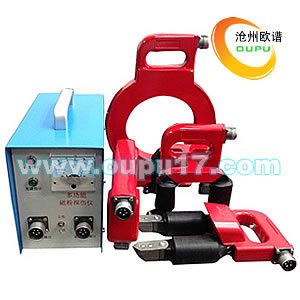

OU5320交直流磁粉管道探伤仪

一、产品简介

OU5320型交直流多用磁粉管道探伤仪，除具有便携式机种一切优点外，还具有移动式机种的某些长处，仪器面板下部装有两个输出插座，可分别供给E型、A型、D型探头和O型环探线圈所需的交流电流。直流输出只可用于A型和D型磁轭探头对工件进行直流磁化,可选配E、D、O、A四种探头，直流检测时请将“交流  直流”拨档开关拨至直流档，此时直流输出航空插座可连接A或D型探头；交流检测时请将“交流  直流”拨档开关拨至交流档，此时交流输出航空插座可连接E、D、O、A型中的任一种探头。


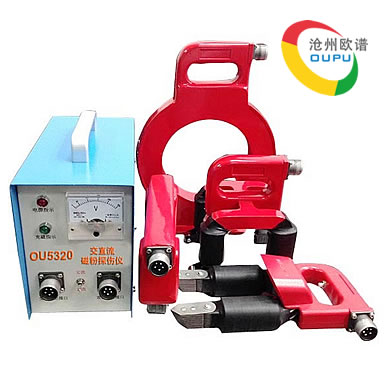

二、该仪器备有三种探头：（A、D、O、E）

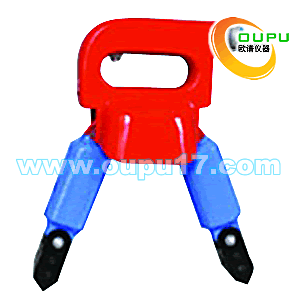

1、马蹄探头：(A型) 它可以对各种角焊缝，大型工件的内外角进行局部探伤。

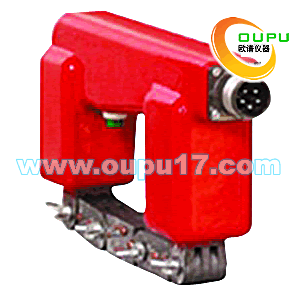

2、电磁轭探头：(D型)它配有活关节，可以对曲面、平面工件进行探伤。

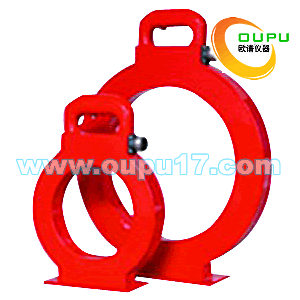

3、磁 环：(O型)它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕 (疲劳裂痕均垂直于轴向)极为方便，用它还可以对工件进行远离法退磁。
4、Ｅ型探头:(即旋转磁场探头) 它能对各种焊缝和几何形状大的曲面，进行一次全方位探伤，不需要像Ｄ型、Ａ型探头那样，对每一部位必须在互相垂直的方向上分二次探伤，因而提高了探伤速度，由于探头上装有工作照明灯，便于让探伤工在足够的光度下进行观察，探头装有滚轮，即方便操作又增加了速度。

三、技术参数

四、探头说明

A型探头： 马蹄磁轭角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。    极距：20-160；提升力：AC≥5，DC≥18。    配备一台电磁轭角焊缝探伤仪，探头采用活关节可自由调节使用范围广。	D型探头：    电磁轭探头，多种活动关节，磁化强度大。    极距：60-220，提升力：AC≥6，DC≥20。    配备一台电磁轭角焊缝探伤仪，探头具有导磁高、磁化强度大等特点。	O型探头：    也称环形探头，内径：150，中心磁场≥180Oe。    配备一台环形探伤仪，它是采用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。
E型探头： 交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，行走滚轮和工作灯可提高探伤速度。    极距：110，提升力：AC≥8。配备一台旋转磁场探伤仪，两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探头速度快、检测质量高。

五、操作与维修

使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

 1. 操作步骤
 1.1 将电源插头线与仪器电源插座接好，探头和输出插座连接好。
 1.2 接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。
 1.3 将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮。松开开关，则切断主回路电源，工件停止磁化。
 1.4 停止使用时，关断仪器电源开头，切断电源。

 2. 故障检修
 电源接通无指示、不工作，保险丝熔断、因短路或过载引起。
 按下开关，探头工作，无工作指示，因工作指示灯损坏引起。
 工作指示灯亮，探头不充磁，主电路或控制电路有故障。
 接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。


六、注意事项

1. 本仪器工作节拍：建议在长时间连续工作时： 充磁时间≤3秒，间息时间≥5秒。
 2. 在使用前应检查供电电压是否符合仪器要求，如过高或过低会损坏仪器或影响探伤效果。
 3. 使用时探头端面应与被检工件保持良好接触，然后再按下充磁开关，此时磁化效果最佳。
 4. 本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不必要的温升。
 5. 本仪器可连续工作，如发现部分发热严重即停止使用，待查明原因后再使用。
6. 仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。
7. 在自行修理时，请注意机内高压危险。 按下充磁工作开关时，不可开关电源。
8. 仪器外壳必须可靠接地。
9. 发生电路故障如无法修理，请将仪器发回沧州欧谱公司服务中心。
